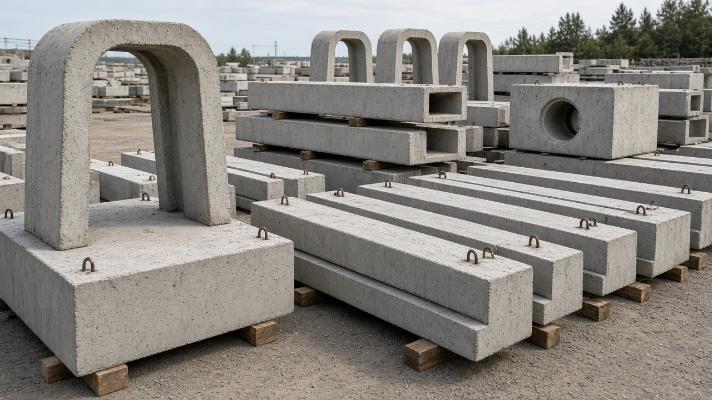

Зачем вообще нужен железобетонный лоток, если можно просто закопать кабель
Кто хоть раз видел, как выглядит кабельная трасса на подстанции после десяти лет эксплуатации, тот вопросов не задаёт. Голый кабель в земле — это лотерея: где-то его продавит грунтом, где-то повредят при земляных работах, где-то он просто сгниёт от агрессивной среды. Железобетонный лоток решает три задачи сразу: защищает кабель от механических повреждений, обеспечивает к нему доступ для ремонта и обслуживания, и создаёт предсказуемую среду — без подвижек грунта, без случайных контактов с грунтовыми водами.
Но «лоток» — это не одно изделие на все случаи. В энергетике и промышленном строительстве используют разные серии, и путать их — значит либо переплатить за ненужные характеристики, либо получить конструкцию, которая не встанет в проект.
Серия 3.006.1-2.87: универсальные каналы для кабельных трасс
Это основная серия для прокладки кабелей, трубопроводов и инженерных сетей. Лотки по серии 3.006.1-2.87 выпускаются в нескольких исполнениях и типоразмерах, которые различаются длиной, шириной, высотой и классом бетона.
Типоразмеры и классы бетона
Номенклатура серии 3.006.1-2.87 включает лотки от компактных Л4-8 до массивных Л37-5а. Разброс по объёму бетона — от 0,09 м³ (Л4 д-8) до 3,42 м³ (Л37-5а), по расходу арматуры — от 4,4 кг до 318,4 кг соответственно. Классы бетона тоже разные: от В15 (М200) до В35 (М450). Это не случайность, а проектная необходимость: под лёгкие кабельные трассы с малым заглублением идут лотки из В15, под тяжёлые нагрузки и агрессивные среды — из В25, В30 и выше.
Маркировка читается просто: буква «Л» — лоток, цифры после — тип и размерный ряд, а дробь или индекс после дефиса — исполнение. Например, Л1-8 — лоток первого типа длиной около 6 метров, Л4-15 — четвёртого типа с другим сечением. Точные размеры всегда берутся из проекта, но общая логика такая: чем больше номер, тем крупнее изделие.
Где применяются лотки этой серии
В каналах и тоннелях, собранных из лотков серии 3.006.1-2.87, прокладывают не только электрокабели, но и трубопроводы различного назначения, электрошины, а иногда и транспортируют жидкости напрямую. Из отдельных лотков собирают подземные галереи, пешеходные переходы, тоннели в сейсмически безопасных районах. Монтаж может быть настенный, потолочный, наклонный и комбинированный.
Серия 3.407.1-157: лотки и лежни для подстанций
Если серия 3.006.1-2.87 — это универсальные каналы, то 3.407.1-157 — специализированная серия для энергетики. Здесь лотки работают в связке с лежнями — балочными конструкциями Т-образного сечения, которые служат фундаментом для трансформаторов, распределительного оборудования и других устройств на подстанциях напряжением 35–500 кВ.
Лежни и лотки: как они взаимодействуют
Лежень укладывается широкой частью на подготовленное основание, а на узкую часть монтируется оборудование. Смысл конструкции — исключить контакт оборудования с землёй. Лежни выпускаются по серии 3.407.1-157.1 с маркировкой от ЛЖ-16 (длина 1600 мм, вес 300 кг) до ЛЖ-104 (длина 10 400 мм, вес 2800 кг). Лотки этой же серии, например Л20.10, имеют ширину 1000 мм и высоту 160 мм при массе 215 кг. Они используются для прокладки кабельных каналов подстанций напряжением от 35 до 500 кВ.
Каталог лотков для подстанций по серии 3.407.1-157 доступен по ссылке: каталог ЖБИ для подстанций.
Как подобрать типоразмер по проекту
Подбор лотка — это не «возьмём что покрепче». Вот последовательность, которая избавляет от ошибок:
-
Нагрузка. Определите, какой вес придёт на лоток сверху: только грунт или ещё и проезжающий транспорт, оборудование, плита перекрытия. Для нагрузок до 6 тс/м² подходят стандартные лотки, для более серьёзных — усиленные.
-
Глубина заложения. Чем глубже, тем выше требования к классу бетона и морозостойкости. Для сезонно промерзающих грунтов берите бетон с F100 и выше.
-
Агрессивность среды. Грунтовые воды с хлоридами или сульфатами требуют бетона с повышенной стойкостью. В серии 3.006.1-2.87 есть исполнения с морозостойкостью в хлористых солях.
-
Совместимость с плитами перекрытия. Лоток накрывается плитой соответствующего размера. Плиты перекрытия для лотков выпускаются отдельно, и их геометрия должна совпадать с геометрией лотка. Несовпадение — щели, через которые пойдёт вода и мусор.
-
Уклон. Для отвода случайной влаги лотки укладываются с небольшим уклоном. Это закладывается в проект, но при монтаже легко про это забыть.
Плиты перекрытия: не «крышка», а часть конструкции
Плоские железобетонные плиты перекрытия используются для закрытия лотков, колодцев и каналов инженерных коммуникаций. Они устанавливаются на этапе «нулевого цикла» и работают как несущий элемент: воспринимают нагрузку от грунта, транспорта, оборудования. Для лотков серии 3.006.1-2.87 плиты выпускаются по серии 3.006.1-2.87.2, а их монтаж требует крана грузоподъёмностью не менее 10 тонн с учётом вылета стрелы.
Важный момент: герметичность канала обеспечивается именно плитой. Лоток сам по себе — это П-образная конструкция, открытая сверху. Без плиты это просто жёлоб. С плитой — закрытый канал, защищённый от влаги, мусора и случайного доступа.
Требования к монтажу, которые нельзя игнорировать
Монтаж лотков — не «положил и забыл». Есть несколько вещей, которые определяют, сколько конструкция проживёт.
-
Основание. Лотки укладываются на песчаную подушку толщиной около 10 см, под небольшим уклоном для отвода случайной влаги. На слабых грунтах подушку заменяют на бетонную подготовку.
-
Соединение швов. Стыки между лотками заделываются раствором или специальной мастикой и герметизируются. Плохая герметизация — путь для воды и корней.
-
Строповка. Каждый лоток оборудован монтажными петлями. Кантовка в рабочее положение выполняется на объекте, а не на заводе. При транспортировке и хранении важно не повредить петли.
-
Хранение. Лотки хранятся в штабелях высотой не более трёх слоёв, с прокладками между слоями в районе закладных элементов. Неправильное хранение ведёт к трещинам ещё до монтажа.
Что в итоге
Железобетонные лотки — это не просто «коробка для кабеля». Это конструкция, которая должна соответствовать проекту по нагрузке, классу бетона, морозостойкости и геометрии. Серия 3.006.1-2.87 закрывает большинство задач по прокладке кабельных трасс и инженерных сетей, серия 3.407.1-157 — специализированное решение для подстанций. Плиты перекрытия подбираются в паре с лотками, а монтаж требует уклона, герметизации швов и правильного основания.
Каталог лотков по серии 3.006.1-2.87 с типоразмерами и характеристиками доступен здесь: лотки серия 3.006.1-2.87.
Если не уверены, какой типоразмер подойдёт под ваш проект, — пришлите спецификацию или позвоните, подскажем по классу бетона, нагрузке и совместимости с плитами перекрытия.
