Если вы никогда не сталкивались со строительством линий электропередач или прокладкой кабельных коммуникаций, слово «приставка» у вас наверняка ассоциируется с мебелью или кухонной плитой. А вот у энергетиков и связистов это один из самых важных элементов инфраструктуры.

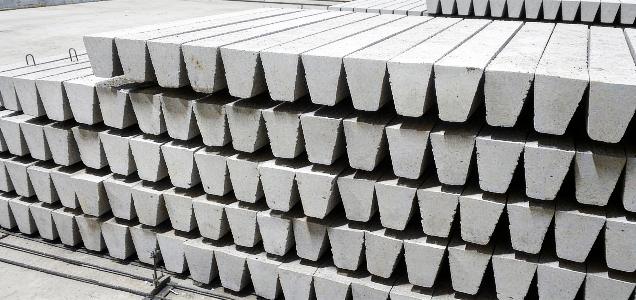

Железобетонные приставки (их ещё называют пасынками) — это те самые незаметные герои, которые держат опоры ЛЭП, столбы освещения, телеграфные линии и даже некоторые фундаменты. Без них любая высокая конструкция в мягком грунте или на ветреном участке — это вопрос времени до падения.
Но как выбрать правильную приставку, когда в каталоге десятки типоразмеров? Где грань между экономией и безопасностью? Давайте разбираться.
Что такое приставки серии 3.407-57-72 и зачем они нужны
Грубо говоря, это такие железобетонные «костыли» или «скобы», которые устанавливают рядом с основной опорой и жёстко связывают с ней. Они заглубляются в землю и принимают на себя часть нагрузки, не давая столбу накрениться или выдернуться из грунта.
Изготавливаются они из тяжёлого бетона с внутренним армированием специальной сталью, поэтому выдерживают серьёзные нагрузки, не боятся деформаций и перепадов температур.
Где чаще всего применяются:
опоры воздушных линий электропередач напряжением от 0,38 до 35 кВ
столбы телефонной и телеграфной связи
радиофикационные сети и спутниковые линии
укрепление изношенных деревянных столбов без их полной замены
Производство строго регламентировано серией 3.407-57-72 и отраслевыми нормами. Это значит, что все размеры, характеристики и схемы армирования унифицированы — как детали конструктора.
Как читать маркировку: что скрывают буквы и цифры
Маркировка приставок типа ПТ (приставка трапециевидная) расшифровывается следующим образом.
Возьмём пример: ПТ 4,0-6,0
| Что означает | Расшифровка |
|---|---|
| ПТ | Приставка трапециевидная (основной тип) |
| 4,0 | Длина изделия в метрах |
| 6,0 | Условный номер или типоразмер (может указывать на несущую способность) |
Встречаются и другие обозначения, например ПТ 0,8-3,25, ПТ 45-2, ПТ 33-3 — все они относятся к одной серии, но имеют разные размеры и нагрузочные характеристики.
Важно: не путайте серию 3.407-57-72 с 3.407-57/87 — это фактически одна и та же линейка изделий, просто в разных каталогах может использоваться слегка отличающееся обозначение.
На что обращать внимание при выборе
1. Тип и высота опоры
Приставка должна соответствовать той опоре, которую она усиливает. Для деревянных столбов — одни типоразмеры, для железобетонных — другие. Высота опоры напрямую влияет на требуемую длину приставки и глубину её заложения.
2. Грунт и ветровая нагрузка
Это два главных фактора, которые определяют, насколько мощная приставка нужна. Если грунт пучинистый или болотистый, а ветровые нагрузки в регионе высокие — берите с запасом. Экономия здесь приведёт к тому, что через пару лет опора начнёт «гулять».
3. Прочность бетона
По требованиям серии, бетон должен быть не слабее класса В25. Это примерно соответствует марке М350. Если вам предлагают приставки из бетона более низкого класса — это повод насторожиться.
4. Схема армирования
Разные типоразмеры имеют разную схему армирования — количество и диаметр прутьев, шаг хомутов. Эти параметры заложены в серии, и отклонения от них недопустимы. Если сомневаетесь — сверяйтесь с проектной документацией.
5. Морозостойкость и водонепроницаемость
Приставки работают в земле, в условиях постоянной влажности и сезонного промерзания. Требования к морозостойкости и водонепроницаемости прописаны в серии — не стоит их игнорировать.
Распространённые ошибки при заказе и монтаже
Ошибка №1: Выбор «на глаз»
Приставка короче, чем нужно — и она не обеспечивает должного заглубления. Приставка длиннее — перерасход материала и лишняя работа. А главное — нарушается расчётная схема работы конструкции.
Ошибка №2: Экономия на бетоне
Покупка приставок с заниженным классом прочности. Разница в цене небольшая, а вот последствия — опора может просто сломаться у основания при сильном ветре или гололёде.
Ошибка №3: Игнорирование коррозии
Приставки работают в агрессивной среде. Если защитный слой бетона повреждён (сколы, трещины), арматура начинает ржаветь. Срок службы сокращается в разы.
Ошибка №4: Неправильная установка
Даже идеальная приставка не спасёт, если её неправильно установить — недостаточная глубина заложения, плохая трамбовка грунта, отсутствие гидроизоляции в месте контакта с опорой.
Ошибка №5: Покупка без проверки
Взяли самые дешёвые приставки — а они с трещинами, сколами или с нарушенной геометрией. Монтаж такой конструкции — это закладка проблемы на годы вперёд.
Чек-лист для заказа
Перед тем как заказать железобетонные приставки, пройдите по этому списку:
1. Определите тип опоры — деревянная, железобетонная, металлическая?
2. Уточните высоту опоры — от этого зависит требуемая длина приставки.
3. Изучите грунт — плотный, пучинистый, болотистый? Уровень грунтовых вод?
4. Узнайте ветровую нагрузку в вашем регионе — для слабых грунтов и сильных ветров нужен запас.
5. Проверьте маркировку — серия 3.407-57-72, бетон не ниже В25.
6. Осмотрите изделия — без трещин, сколов, оголённой арматуры. Геометрия ровная.
7. Уточните условия доставки и монтажа — приставки тяжёлые, потребуется техника.
8. Проверьте сертификаты — изделия должны соответствовать серии и ГОСТ.
Коротко о главном
Приставки серии 3.407-57-72 — это не просто куски бетона с арматурой. Это элементы, от которых зависит устойчивость опор линий электропередач, связи и освещения. Ошибка в выборе может стоить не только денег, но и безопасности — особенно если речь идёт о высоковольтных линиях.
Запомните главные правила:
Размер — должен точно соответствовать опоре и грунтовым условиям.
Прочность — бетон не ниже В25, армирование по серии.
Качество — без трещин, сколов, с целым защитным слоем.
Монтаж — по технологии, с соблюдением глубины заложения и трамбовки.
И последний совет: если сомневаетесь — проконсультируйтесь со специалистом. Приставка — это тот случай, когда «дешевле» почти всегда означает «дороже в ремонте». А когда она работает правильно, вы про неё даже не вспоминаете.
По вопросам подбора и заказа приставок серии 3.407-57-72 обращайтесь к нашим менеджерам — поможем подобрать оптимальный вариант под ваш проект.
